無泵水幕噴漆房采用排風機抽風負壓直接提升水箱中的水形成循環水幕,無需水泵噴淋系統,其噴霧凈化效率達到99%,5μm以上的親水性粉塵去除率≥96%,無需經常換水,管道也不會堵塞。
九通無泵水幕噴漆房具有操作簡單、運行穩定、堅固耐用、凈化效率高、噴漆效果好、環保等優勢,其房體結構可采用伸縮式、固定式、可移動式,可根據客戶實際情況來設計,靈活性強!
免費熱線:400-901-8969 微信手機號:17316910092
ug環球會員登錄,環球ug在線注冊宣傳冊.pptx
1.無泵水幕 噴漆房 產品優勢
漆霧凈化率高:結構獨特、凈化方式合理、多級連續凈化對于噴漆產生的漆霧顆粒及打磨等產生的粉塵去除效率高達98%以上
運行穩定:全鋼制框架結構、雙機械驅動、兩級安全限位,除排風機與管道之外沒有其他任何系統部件,運行性能安全穩定
安裝便捷:無需地坑等土建基礎,安裝位置無限制;采用先進模塊化設計,裝配化程度高,安裝快捷;可進行非標設計
維護便捷:無復雜的附屬裝置,日常維護不必像干式噴漆房經常維護,不經常維護,也不會對送排風效果有較大影響
無廢水排放:對水質的適應性強,即使含有大量漆渣的水也不會在循環過程中將設備內部堵塞,也不會影響漆霧凈化效果
廢氣排放達標:廢氣排放和作業條件保證符合GB/T19001-2000(i d t IS09001: 2000)國家環保標準
2.公司優勢
集現場勘測、設計、生產、安裝、售后一站式服務
10+年行業經驗,案例眾多,免費設計非標解決方案
誠信做人做事,不偷工減料,保品保工期,做良心項目
合同質保金、質保2年,我們有信心

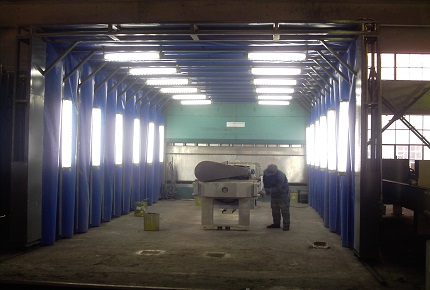

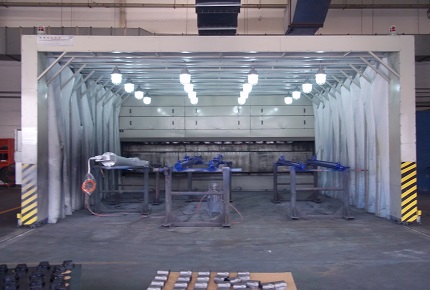

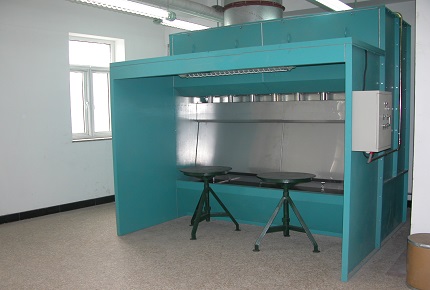

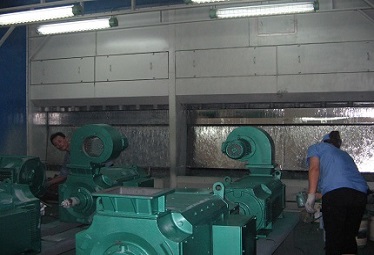

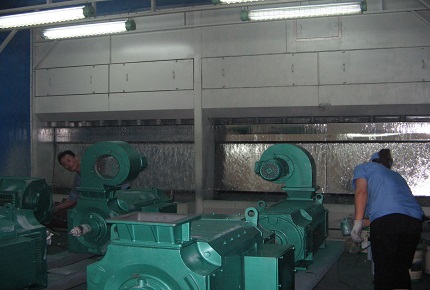

無泵水幕噴漆房廣泛應用于:機械、汽車、航空、航天、軍工、鐵路、電機、建筑、水泵、機床、家具等等行業的整機或零部件環保噴漆;九通噴漆房已在眾多項目中成功實施,如天順風能、遠景能源、蕪湖力鈞軌道、中車時代、中車集團、中集集團、上海中曼石油、山東路橋、東恒宇功能材料、中國運載火箭技術研究院、島中集冷藏箱制造、包頭國電動力、廊坊中晨石油設備、遼寧華榮重工機械等,經驗豐富,保質保工期,過環評!
![]() | ![]() | ![]() |
![]() | ![]() | ![]() |

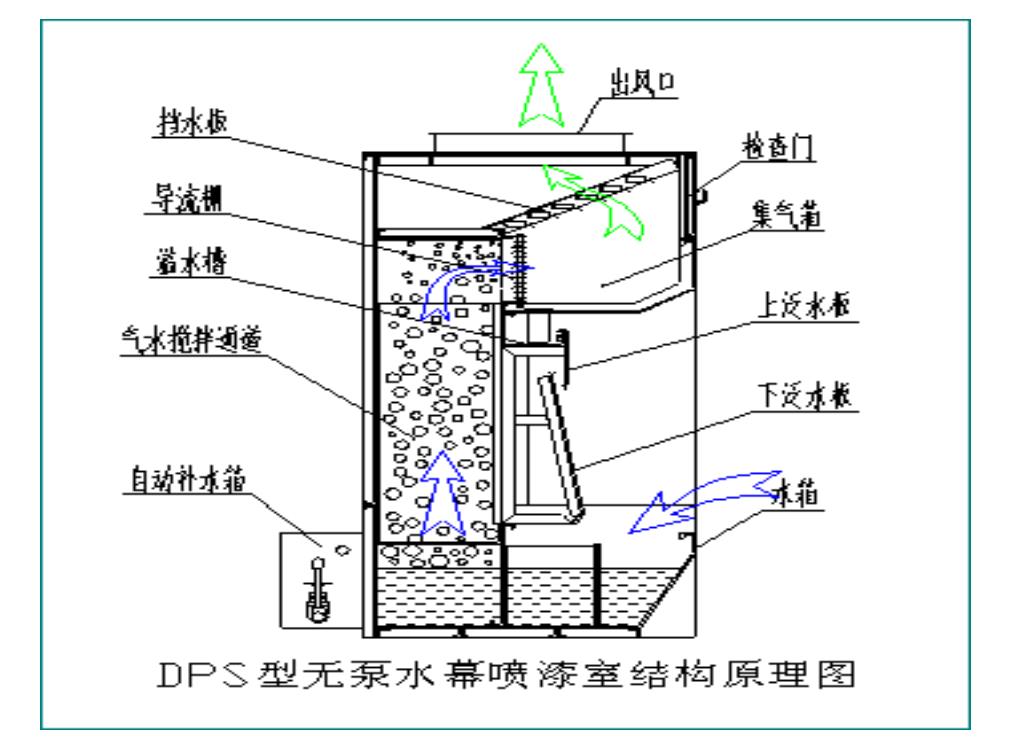

本設計噴漆室利用高壓排風機作用,無泵水幕噴漆室是利用高速氣流,誘導提水形成水幕,并把過噴漆霧直接吸入水簾幕,含有漆霧的空氣在與水幕撞擊后,通過水簾進入氣水通道,與水霧產生強烈混合,把空氣中含有的漆霧顆粒與水混合后,通過擋水板與氣體分離,廢氣通過無泵水幕漆霧處理系統及廢氣處理系統處理后,經過處理后的空氣達標排放。

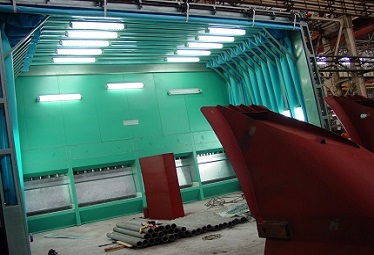

無泵水幕噴漆房室體采用型鋼做骨架,骨架內部襯PVC耐磨、防腐簾子布,美觀大方,平整。
![]() | ![]() | ![]() | ![]() | ![]() |

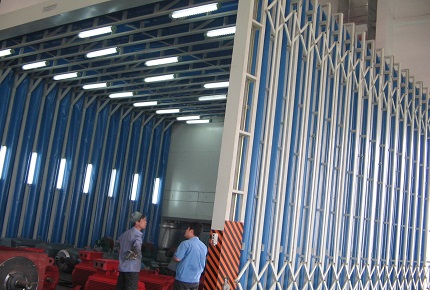

| 門框架 | 帆布支撐網 | 剪式伸縮機構 | 阻燃PVC帆布 | 驅動機構 |
采用工業型材制成,是驅動電機直接帶動的部分,整個伸縮機構穩定運動的關鍵所在。大門框架上設置有開關按鈕并行程開關,用以自動控制大門的伸縮 | 除去門框,其余部位就是帆布支撐網,是阻燃帆布安裝連接的骨架,由多組型材骨架構成,并通過剪式伸縮機構將整個相對獨立的骨架連接在一起,形成一個穩定的整體 | 在每?jī)蓚€(gè)帆布支撐網之間,采用剪式伸縮機構相連,其結構尺寸決定了伸縮量,同時為了保證上下都能同時實現伸縮動作,在每側上下各布置一套剪式伸縮機構,兩者之間通過連桿形成一個同步運動機構 | 在整個網架之間采用工業阻燃PVC帆布,這是形成相對封閉作業間的“墻板”,也是保證空氣有序流動的“房體”。安裝時每?jī)蓚€(gè)支撐網采用一塊工業帆布 | 驅動部分采用減速電機,傳動到多節長軸上,再由長軸兩端鏈輪同步傳動到兩側主動輪上。整個驅動前進、后退采用三級保護:雙向兩級行程保護軌道終端設置限位車擋;門柱兩邊有控制盒,操作方便;噴室頂部設有運行警示燈。減速器選用東方傳動的K系列:斜齒輪-螺旋錐齒輪減速器 |
無泵水幕噴漆房噴漆系統由高壓無氣噴漆泵、風動攪拌器、油漆過濾器及管線等組成,安裝在漆泵房(供漆室)內,由管線將噴漆泵系統與噴漆室接通
| 供漆室 送風系統綱結構平臺下方安裝一個5.5m×2m×3m(L×W×H)的供漆室。配有排氣扇,排氣量不小于10次/分,采用防爆型排氣扇和照明燈。供漆室內埋設地線,預防靜電引發火災;為便于噴漆作業,在噴漆室的兩側,每側設壓縮空氣快速接頭 |
| 噴槍 采用美國GRACO手動高壓無氣噴槍,人體力學設計,舒適感強;橢圓體絕緣手柄,安全性高;結構設計緊湊合理,搭配移動軟管,即使在狹窄空間也可靈活作業,且噴涂質量高;噴槍過濾器取出便捷,輕松維修,減少因噴嘴堵塞的維修時間。 |
| 機器人噴漆 勞動力成本上升,人口紅利逐漸消失,因此機器人代替人已經成為必然的趨勢。由機器人代替噴漆工人進行噴漆作業,它可避免操作人員在惡劣的工作環境中進行繁重的勞動,同時可以保證穩定的工件表面質量以及很高的生產效率。 |
無泵水幕噴漆房漆霧處理系統由排風機、送風機、水箱、泛水板、氣水通道、氣水分離器、淌水板、漆霧通道等組成
![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
| 送風機 | 排風系統 | 水箱 | 氣水通道 | 氣水分離器1、2 | 淌水板(泛水板或水幕) |
采用低噪音節能型離心通風機,制成雙面進風,結構新穎,體積小,風量大,振動小。可無極調速,可適應風量變化頻繁的場所。送風機座設置在室體側面的鋼結構平臺上,結構牢固可靠,無明顯的振動;送風管路均采用δ1.2mm優質鍍鋅鋼板咬口制作,無需焊接,確保無變形;在風機底部安裝阻尼或彈性減震器,同時設計減噪間,確保系統噪聲控制在85dBA以下 | 選用防爆型離心風機,排風機座采用槽鋼、角鋼工業型材焊接成框架,管道采用δ1.2mm熱軋鍍鋅板制作,風機空機運行(不接風管)噪音為88db(A),風機外面設有減噪風機箱,風機座下設置有彈簧減振器,連接好風管后,保證操作人員具有良好的作業環境;排風塔采用鍍鋅板制造,在安裝上采用抗風結構加固,排風煙囪尺寸取決于氣流速度及排放有害物質的濃度共同確定。 | 水箱采用2mm厚不銹鋼板,上蓋板、泛水板1.5mm厚鍍鋅鋼板,側壁版、后壁板、擋水板、集水箱、導流板等為1.2mm厚鍍鋅鋼板,表面噴塑處理,防銹耐用。 | 采用不銹鋼管制成,通道面積根據客戶實際情況計算結果制作 | 氣水分離器在無泵水幕噴漆室中起著極重要作用,氣水混合介質經過此時,絕大部分水被分離出來,落到集水槽中,從溢水槽溢出,形成水幕。氣水分離器1采用t1.2不銹鋼板制作而成,耐腐蝕及氣流沖蝕。氣水分離器擋板之間間隙≦30mm,并折成一定的導流角。氣水分離器2采用不銹鋼制成,其與水平及氣流流向成一特定角度,進一步將空氣中的水分分離出來落入集水槽。 | 淌水板保證平整度,以確保水幕平穩,不出現斷流及紊流現象,淌水板、擋水板均采用不銹鋼制成,以保證其使用壽命。下端為鋸齒結構,而非一般直線結構,進一步提高其水洗效果;水板上的水膜是由上方溢流槽內的水溢流而成,為保證水膜均勻,溢流槽口設計成光華的圓弧狀且向內傾斜45゜,這樣就能保證溢流槽溢出的水均勻潤滑,不會飛濺。 |
采用2-3級過濾:進風初效1-2級過濾及亞高效過濾(頂部過濾),由進風過濾器、頂部過濾材料、頂棉托網、連接板等組成;亞高效過濾材料設置在靜壓室底部,用頂棉托網支撐,頂棉托網為優質C型鋼結構,經特殊防銹處理,鋼性好、無銹蝕、更換頂棉容易;
![]() | 初效過濾材料 | ![]() | 亞高效過濾材料 |
合成纖維過濾料產品VNF-290(G3),和送風系統過濾段袋式過濾器,其布袋結構可以使進風口棉面積增加3-4倍,采用此種過濾形式可以降低風阻,增加容塵量,減少更換次數 | 亞高效過濾材料選用荷蘭“Arresters”合成纖維過濾材料CC-600G(F5),可過濾掉所有能破壞噴漆質量的粒子,容塵量100%予以去除,確保穿過噴漆室的氣流均勻擴散,形成層流狀態,符合防火分類標準歐洲D(zhuǎn)IN53438-F1和美國UL900-class1。 |

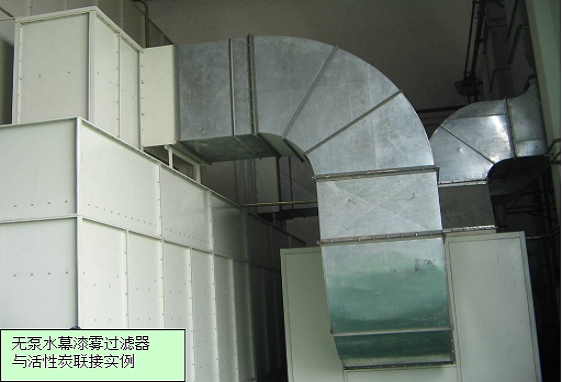

![]() | 廢氣處理系統無泵水幕噴漆房每一個排風機組中前、水幕漆霧洗滌室后裝一個活性碳吸附箱,其作用是吸附排放中的苯系列物等有機容劑,苯系物吸附量≥40mg/g,使廢氣達標排放;形式分為活性碳吸附裝置或活性碳袋式過濾器,首先將活性碳過濾器固定在框架上,然后安裝在進風托架上,拆裝方便,更換容易,廢氣經吸附處理后可達標排放,符合國標GB16297-1996《大氣污染物綜合排放標準》 要求。 |
照明系統無泵水幕噴漆室內設置上、下兩排照明裝置。頂側燈組呈45o角安裝,布置方式為:2支×40W×2側;腰側燈組間隔安裝于墻板內,布置方式為:2支×40W×2行。所有燈箱均采用δ1.2鍍鋅板制作,并噴白漆美觀大方,又可防止銹跡象產生。燈管采用隔爆型飛利浦高效光源,既安全又節能且維護方便,鎮流器采用噴漆室專用電子鎮流器,從而保證每個噴漆室體光強≥800Lux,滿足工件各端面的噴涂作業。燈箱與壁板用小角鐵相連,同時燈箱上安有可拆框架,便于維護。 | ![]() |
![]() | 安全報警系統為確保使用安全,室體內設置有DRB-105型雙控制器雙探測頭可燃?xì)怏w濃度檢測裝置,當溶劑濃度達到爆炸極限的25%(可自由設定)時,立即報警;在噴室頂部設置伸縮房運行警示和故障報警 |
電控系統無泵水幕噴漆房電控系統元器件采用歐姆龍,西門子、施耐德等知名品牌,主回路需有過電流、過負載、短路、缺相等保護功能,確保電氣控制系統可靠性高,故障率低。線路設計合理,具有短路保護,超載保護等功能及可靠的接地保護系統。PLC編程可對整個設備實現控制。系統中所配電控柜,表面噴塑,美觀大方。為了保障工作先后的順序性和安全性,采取了下工件對噴漆的互鎖。噴漆房任何一個門上安裝作業警告燈以及急停按鈕,并設置門與噴槍的連鎖。噴漆時警告燈亮,任何一個門不管有意或無意打開,則噴漆系統自動停止。控制柜和噴漆房?jī)?nèi)設緊急停止開關。 | ![]() |
| 序號 | 名稱 | 單位 | 數值 | 參數 |
|---|---|---|---|---|
| 1 | 噴漆室類型 | 移動式無泵水幕噴漆室 | ||
| 2 | 設備尺寸 | mm | 10000*6000*6000mm | 根據工件尺寸要求設計 |
| 3 | 大門尺寸 | mm | 6000*6000mm | |
| 4 | 風速 | m/s | ≥0.4 | 空載 |
| 7 | 排風風量 | m3/h | 60000m3/h | 防爆電機 |
| 8 | 風機功率 | KW | 37 | |
| 9 | 照明功率 | KW | 2.6 | 防爆燈具 |
備注:設備尺寸 均為參考,可以根據客戶產品尺寸設計制作。
